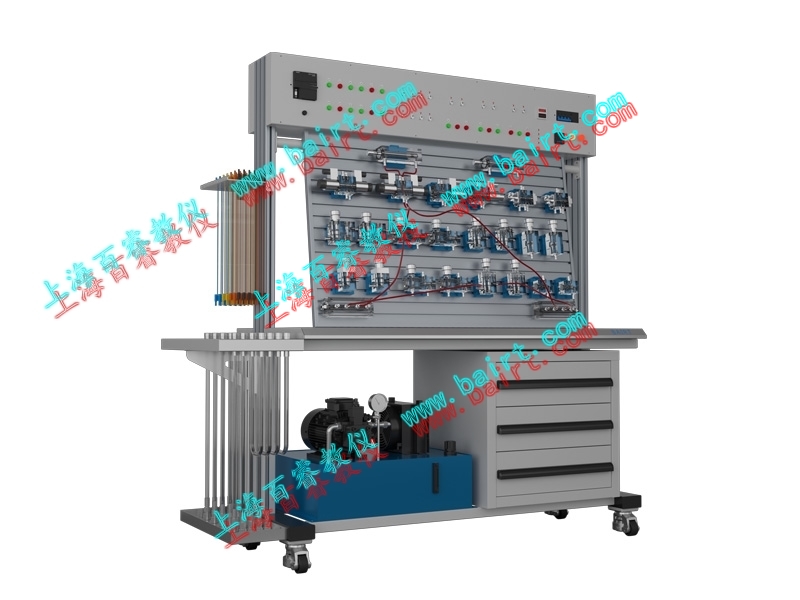

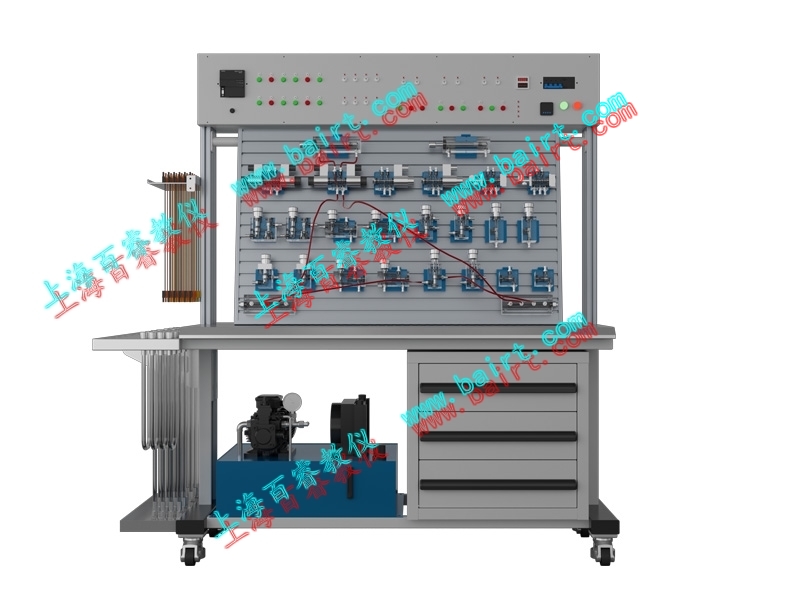

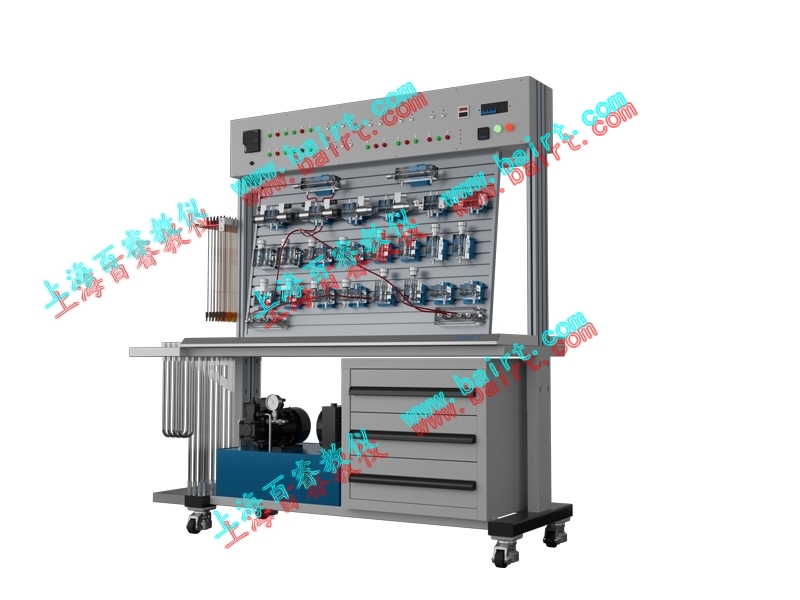

TY-A型透明液壓實驗臺

一、產品簡介

為 了盡快的適應各個領域的發展，培養出大量的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據 《液壓傳動》、《液壓原理》、《機械基礎》等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段， 采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，與液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功 TY-A型透明液壓傳動實驗臺。

    各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的主體框架采用 1.0mm冷軋鋼板精制而成,表面烤漆，美觀牢固，底部裝有四個優質軸式萬向輪，移動方便。柜體下面分為兩部分，左邊用來放置液壓泵站，右邊是儲存柜，用 來存放透明液壓元件。

各 液壓元件均采用彈卡式過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗 可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演 示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行擴展實驗（如油路設計，畢業設計）。

本 液壓實驗臺產品參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材 料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制實驗，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。

二、主要技術指標

1.工作電源：

220V 50Hz (市電)   兩相～220V±10%

系統額定功率：≤1KW  額定壓力：0 ～ 1.0 Mpa

2.實驗臺

外形尺寸：1500mm（長）×650mm（寬）×1800mm（高）。

其包裝重量約150kg

3．PLC可編程序控制器：

可編程序控制器(PLC)：標配德國西門子S7-200 SMART  SR20，I/O口20點，繼電器輸出形式；

電器控制采用直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等。

標配品牌為我公司推薦品牌，客戶可根據自身需要進行選配，考慮到價格的影響，您的選配我們會進一步溝通調整。

    4.液壓實驗泵站

工作電源：AC：220V  電機功率750W，電機轉速： 0-1450轉/分

泵為低壓齒輪泵，型號CB-B2.5，額定排量為2.5ml/轉。

油箱：公稱容積40L；附有液位、油溫指示計，吸油濾油器，空氣濾清器等。

5.演示實驗

油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝ 1.2Mpa)

三、主要特點:

    1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。

2.防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式自鎖快換接頭，拆接方便，不漏油。

    3.獨立的元件模塊，方便的安裝方式，（ 操作面板帶“T”溝槽形式的鋁合金型材結構）可以隨意地組合各種實驗?？?，搭建各種不同的實驗回路。

    4.液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。

5.采用可編程控制器（PLC）控制，優化了控制方案

6. 增加組態仿真軟件，實現功能強化。

7. 增加液壓仿真軟件，虛擬軟件回路搭接及檢測故障功能。

四、實驗臺功能 ：

1. 液壓傳動基本回路實驗；

1) 接近開關控制的順序動作回路

2) 兩級調速回路

3) 三位五通手動換向閥的換向回路

4) 多級調壓回路

5) 節流閥進油節流調速回路

6) 調速閥回油節流調速回路

7) 兩級調壓回路

8) 減壓閥的減壓回路

9) 調速閥串聯的速度換接回路

10) 調速閥并聯的速度換接回路

11) 三位四通電磁閥(M型)的卸荷回路

12) 先導式溢流閥的卸荷回路

13) 順序閥控制的順序動作回路

14) 壓力繼電器控制的順序動作回路

15) 順序閥的平衡回路

2. 可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。

1)、PLC的指令編程，梯形圖編程的學習

2)、PLC編程軟件的學習及使用

3)、PLC與計算機的通，在線調試、監控

4)、PLC對液壓傳動控制的優化

3.配挖掘機仿真機構（選購件）

1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。

2）液壓挖掘機械演示控制實驗。

①挖掘作業，鏟斗與斗桿復合進行工作實驗；

②卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度。

4.配裝載機仿真機構（選購件）

1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。

2）液壓裝載機械演示控制實驗。

①裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

②卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。

另有：液壓裝載機仿真機構、小型液壓叉車仿真機構、小型液壓吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。
